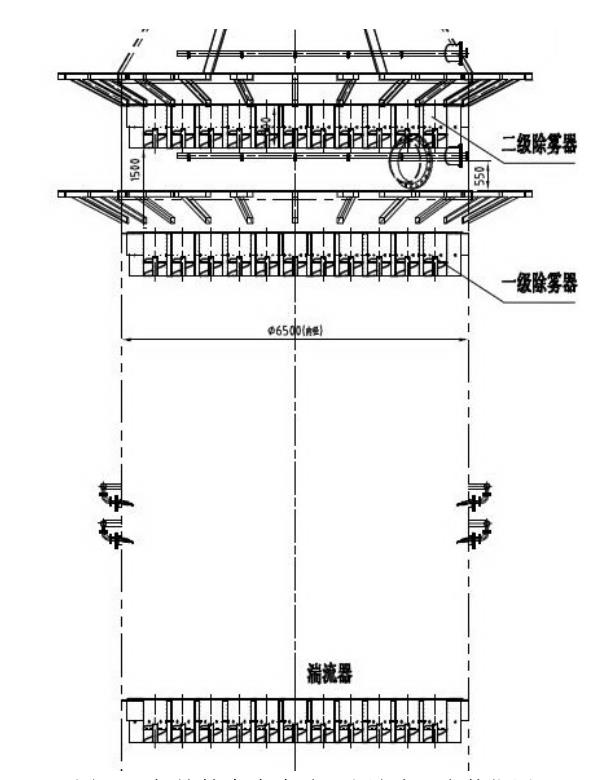

双螺旋管束式除雾器一般安装于立式吸收塔、两级布置，烟气自下而上流经第一级和第二级除雾器。双螺旋管束式湍流器安装于喷淋层下方。除雾器的主要功能是除雾、除尘。湍流器的主要功能包括：高效除尘、均匀吸收塔内烟气速度场、提高脱硫效率、增强上方的除雾器效果、方便吸收塔内部检修等。双螺旋管束式百叶窗升气集液器，通过使用百叶窗升气帽、连接管、集液隔板、沟槽及液体排出管，具有较均匀的气体流场分布、减小气体流动阻力、避免浆液泄漏的优点。

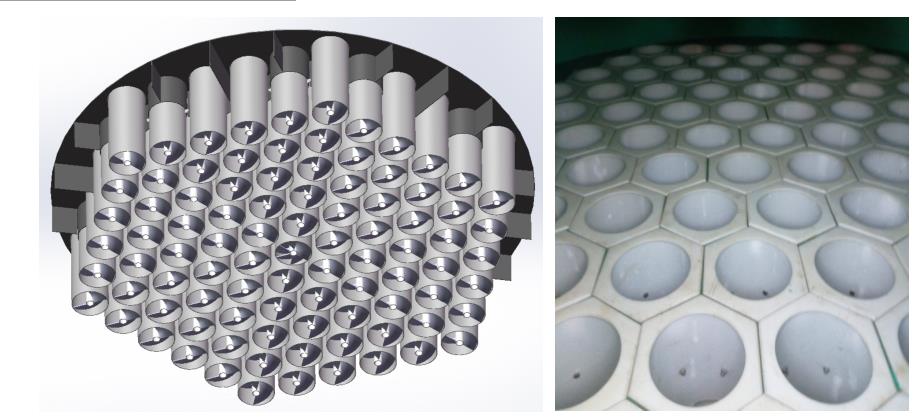

       双螺旋管束式除雾器含除雾器架、双螺旋管束式除雾管以及冲洗水系统。除雾器架焊接于吸收塔壳体内，双螺旋管束式除雾管垂直安装于吸收塔内的除雾器架上，并穿过螺栓固定。冲洗水系统安装于除雾器架上方，对双螺旋管束式除雾管形成有效的冲洗。双螺旋管束式湍流器的安装与除雾器类似，不同之处在于：湍流器没有冲洗水系统。

        双螺旋管束式除雾器的螺旋结构使含有大量雾滴的净烟气在双螺旋管束式除雾管内提升了烟气流速，烟气沿双螺旋除雾叶片形成剧烈的离心运动，雾滴与双螺旋管束式除雾管内壁上的水膜触而被捕获。挡水环阻止了水膜的向上运动，使其聚集然后向下流动；沿螺旋片流下的液体对螺旋片表面形成冲刷，并使其继续保

双螺旋管束式百叶窗升气集液器包括升气帽、连接管、集液隔板、沟槽及液体排出管。升气帽与连接管之间通过法兰连接，连接管下部焊接于集液隔板上，集液隔板与连接管连接部位开孔。气体由下而上依次通过集液隔板、连接管、升气帽，气体先经连接管（即除雾器）进行气液分离，分离出的液体形成水膜落回下方，气体继续向上流动并由升气帽的百叶窗叶片之间的空隙斜向下流出，而上方气体中的液滴与升气帽盖板及百叶窗叶片上的水膜接触，形成液滴滴落或沿着百叶窗叶片流淌到集液隔板上，继而流向沟槽，再由沟槽通过液体排出管排出。

制造材料：

除雾器（湍流器、升气集液器）架 碳钢防腐、不锈钢或玻璃钢除雾管（湍流管、升气集液器的连接管和升气帽） PP

冲洗水系统 不锈钢、玻璃钢、PP（或 PPR）

1.2  运输

双螺旋管束式除雾器、湍流器、百叶窗升气集液器的装卸必须轻拿轻放，禁止从高处扔下，防止不必要的损坏。

双螺旋管束式除雾器、湍流器、百叶窗升气集液器的码放：找到平整坚硬地面，码放整齐，建议重叠三层。地面不具备条件的，可以横放堆叠，两端用木棍或钢筋插入地面，防止坍塌造成损坏。需要长期存放的，应做好防嗮。
